HVLED007是一款电流模式PFC控制器，专用于CRM模式（即准谐振操作）下工作的隔离式高功率因数反激式转换器。针对室内和室外固态照明应用，它提供低至-40°C的扩展温度范围操作。

• 该IC的主要特性是一个特殊电路（输入电流整形器），它使高PF准谐振反激式转换器能够从电源线中提取理论上的正弦输入电流，这与传统控制不同。
• 可以在满负载时实现低于10％的输入电流（THD）的总失真，并且在整个输入电压范围内在30％负载时低于20％。
• 该IC具有控制输入，用于由光耦合器的光电晶体管驱动，以闭合二次调节的隔离控制环路。但是，通过添加简单的外部电路，它也可用于关闭初级稳压电压环路。
• HVLED007具有保护功能，可处理过载，短路和过压情况。
• 图腾柱输出级，具有600 mA电源和800 mA灌电流，适用于大型MOSFET驱动器，结合其他功能，使该器件成为符合EN61000-3-2标准的SMPS的优秀低成本解决方案到100 W。





【场景应用图】

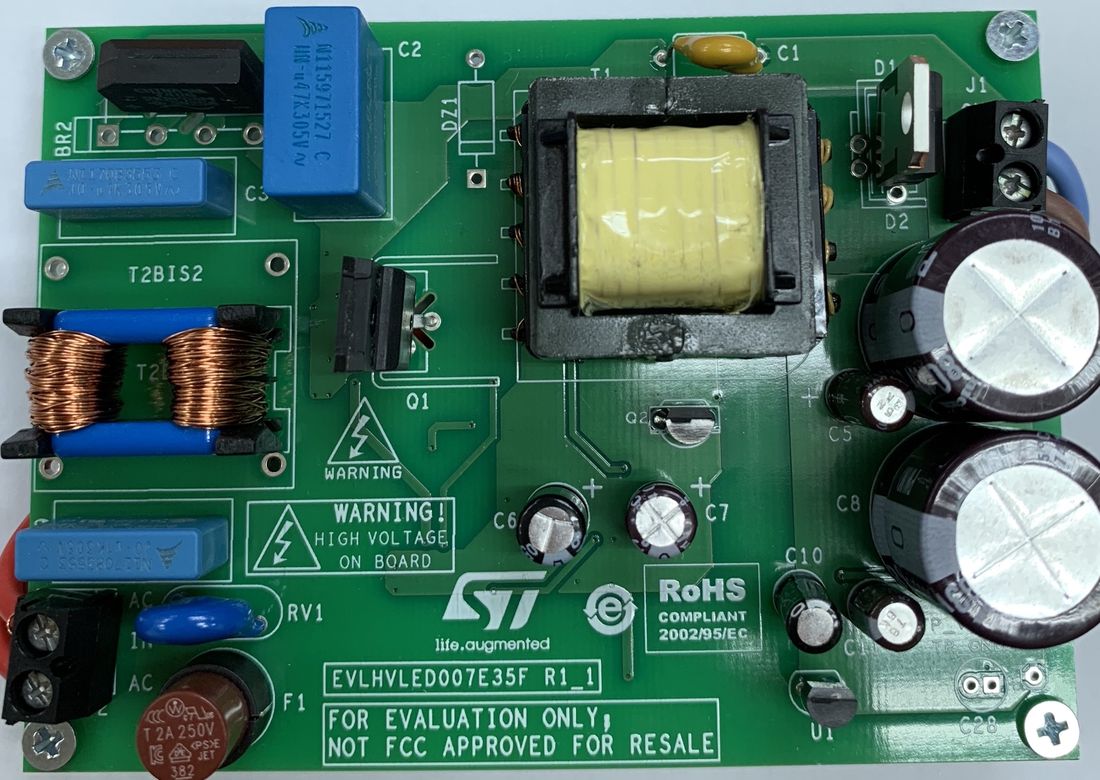

【展示板照片】



【方案方块图】



【THD】



【核心技术优势】

1. Single stage准谐振(QR)拓扑
2. 高功率因素校正功能
3. 专利低谐波失真技术



【方案规格】

1. 输出电压：最大48 V / 730 mA
2.,输入电压:90~264Vac
3. 功率因素：PF> 0.9ㄚ
4. 总谐波失真度：THD <5> 89％
5. 主电源谐波：符合EN61000-3-2和JEITA-MITI Class-C
6. EMI：根据EN55022 class-B
7. 符合RoHS标准
